ATE Bremsscheibe 24.0112-0157.1
Art.Nr.:
1051578
Hersteller:
ATE
Teilenummer:
24.0112-0157.1
EAN-Nr.:
4006633105828
OE-Nummern
- FIAT 46836489
- FIAT 71772552
- OPEL 5 69 115
- OPEL 93171848
- OPEL 95526639
- SAAB 12762290
- SAAB 9156785
- VAUXHALL 5 69 115
- VAUXHALL 93171848
- VAUXHALL 95526639
Verwendungsnummern
- 412157
- unformatierte Artikelnummer:
- 24011201571
- Ergänzungsartikel/Ergänzende Info 2:
- mit Schrauben
- Zentrierungsdurchmesser [mm]:
- 65,5
- Artikelnummer:
- 24.0112-0157.1
- Außendurchmesser [mm]:
- 278
- Bohrung-Ø [mm]:
- 14
- Bremsscheibenart:
- voll
- Bremsscheibendicke [mm]:
- 11,90
- crossreference:
- LPR O1014PR, BLUE PRINT ADA104336, MAGNETI MARELLI 360406040002, FREMAX BD-9115, MAPCO 47705, KAMOKA 1032576, QUARO QD9485, JPN 40H9019-JPN, FEBI BILSTEIN 23562, ABAKUS 231-04-036, BORG & BECK BBD4319, ProfiPower 3B2011, NK 203646, MAGNETI MARELLI 360406065800, CHAMPION 562229CH, BOSCH 0 986 479 106, TEXTAR 92118503, MAGNETI MARELLI 360406040000, KRAFT Automotive 6051650, ABAKUS 231-04-036-2, JP GROUP 1263202700, VAICO V40-40032, NK 313646, MINTEX MDC1560C, SKF VKBD 90509 S2, A.B.S. 17369, MAGNETI MARELLI 360406065801, BOSCH 0 986 479 B74, TOPRAN 206 506, TOMEX Brakes TX 70-81, MAXGEAR 19-0813SPORT, MAXGEAR 19-0813, BREMBO 08.9511.75, BREMBO 08.A224.11, BOSCH 0 986 479 143, TRW DF4266, JAPANPARTS DP-007C, Eurobrake 5815313646, FERODO DDF1288C, REMSA 6688.00, MEYLE 615 523 0025, TRISCAN 8120 24145C, ICER 78BD9115-2, MAPCO 25705, ZIMMERMANN 430.1497.20, BREMBO 08.9511.1X, JPN 40H0A24-JPN, QUARO QD9485HC, ZIMMERMANN 430.1497.52, METELLI 23-0609C, Eurobrake 5815203646, CIFAM 800-609C, MEYLE 615 523 0025/PD, HELLA 8DD 355 109-211, BARUM BAR12157, MAGNETI MARELLI 360406040005, BREMBO 08.9511.11, VALEO 672599, FTE 9072172, VALEO 186854, DACO 603646, MAXGEAR 19-0813MAX, KAWE 6688 00, SWAG 40 92 3562, METZGER AUTOTEILE 6110119, FTE 9082085, OPTIMAL BS-7914C, SASIC 9004889J, Kavo Parts BR-10256-C, AKRON-MALÒ 1110041, DON PCD10642
- Einbauposition:
- Hinterachse
- Höhe [mm]:
- 41,4
- Innendurchmesser [mm]:
- 145,2
- Lochanzahl:
- 5
- Lochkreis-Ø [mm]:
- 110
- Teilehersteller/Anbieter:
- ATE
- Oberfläche:
- beschichtet
- Referenznummer(n) OEM:
- 24.0112-0157.1, 412157
- Referenznummer(n) OE:
- 12762290, 46836489, 5 69 115, 569115, 71772552, 9156785, 93171848, 95526639
- Produkttyp:
- Bremsscheibe
Website:
E-Mail:
Telefon:
+49 6196 870
Straße, Hausnr:
Sodener Straße 9
PLZ, Ort:
65824 Schwalbach
Land:
Deutschland

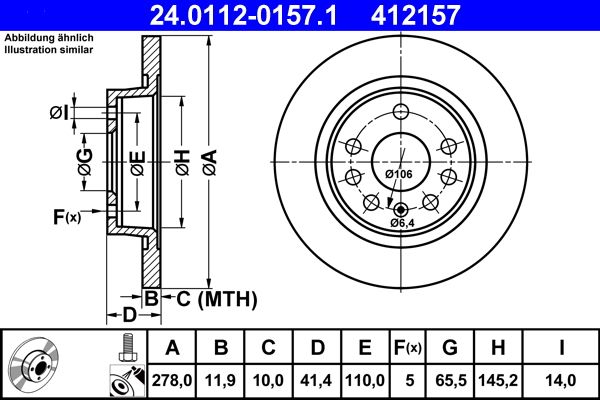

Technische Zeichnung
