Artikelnummer: J3308007
Außendurchmesser [mm]: 290
Bremsscheibenart: voll
Bremsscheibendicke [mm]: 10,00
crossreference: SKF VKBD 80399 S2, NK 205230, BLUE PRINT ADK84305, ATE 24.0110-0242.1, A.B.S. 15988, MINTEX MDC747, JAPANPARTS DI824JM, TOMEX Brakes TX 71-69, JPN 30H8006-JPN, TEXTAR 92237300, NIPPARTS J3308007, FERODO DDF351C, MEYLE 33-15 521 0000, JAPANPARTS DI-824C, NK 205203, HELLA PAGID 8DD 355 103-611, EUROBRAKE 5815205230, HELLA 8DD 355 117-941, OPTIMAL BS-3310C, MAXGEAR 19-0919SPORT, EUROBRAKE 5815205203, TEXTAR 92066003, KAVO PARTS BR-8706-C, JURID 561505JC, TRISCAN 8120 69106C, BORG & BECK BBD5028, HELLA 8DD 355 103-611, MAPCO 15593, BOSCH 0 986 478 539, CHAMPION 561505CH, MAPCO 47543, JAPANPARTS DI-807C, JAPANPARTS DI807JM, SWAG 84 91 0869, MINTEX MDC2337, ZIMMERMANN 540.2489.20, TRW DF2588, HELLA PAGID 8DD 355 117-941, FEBI BILSTEIN 10869, METZGER 6110219, MAXGEAR 19-0919, SAKURA 604-80-7025
Einbauposition: Vorderachse
Höhe [mm]: 46
Innendurchmesser [mm]: 182
Lochanzahl: 5
Lochanzahl 1: 2
Lochkreis-Ø [mm]: 139,7
Teilehersteller/Anbieter: Herth+Buss Jakoparts
Mindestdicke [mm]: 8
Nabendurchmesser [mm]: 107
Oberfläche: beschichtet
Referenznummer(n) OEM: J3308007
Referenznummer(n) OE: 55000-81810-000, 55000-81811-000, 55000-81820, 55000-81820-000, 55000-81821, 55000-81821-000, 55000-81823-000, 55211-160A00, 55211-160A00-000, 55211-60A00, 55211-60A00-000, 55211-60A00-A00, 55211-60A00-B00, 55211-60A00-L00, 55211-60A01, 55511-60A00, 55511-60A00-000, 96058796, 99985-60A00

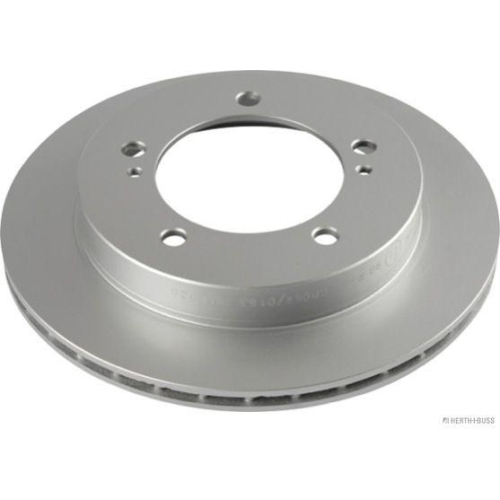

Produkttyp: Bremsscheibe
SVHC: Keine SVHC Substanzen vorhanden!
