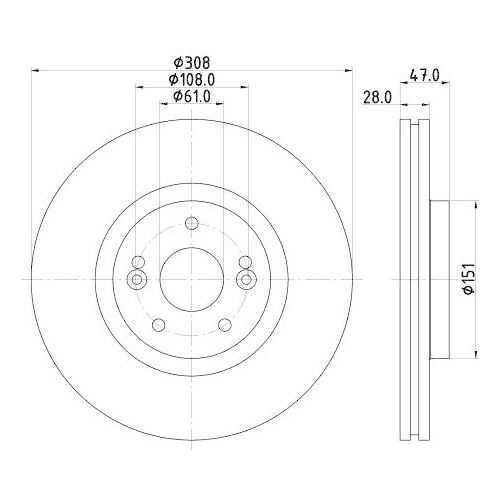

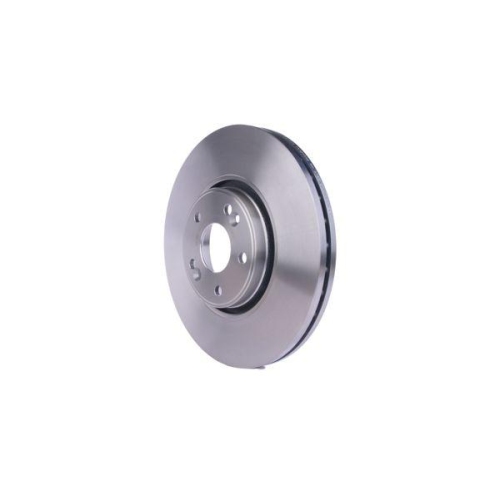

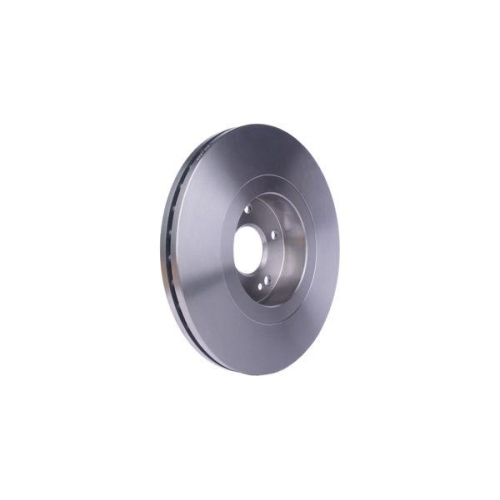

HELLA Bremsscheibe 8DD 355 113-741
OE-Nummern
- RENAULT 77 01 206 831
- RENAULT 82 00 019 581
Verwendungsnummern
- 54577
- Ergänzungsartikel/Ergänzende Info 2:
- ohne Radnabe, ohne Radbefestigungsbolzen
- Zentrierungsdurchmesser [mm]:
- 61
- Technische Informationsnummer:
- 54577
- Weitere Artikelnummer:
- 8DD355113-741
- Artikelnummer:
- 8DD 355 113-741
- Außendurchmesser [mm]:
- 308
- Bohrbild/Lochzahl:
- 05/07
- Bremsscheibenart:
- außenbelüftet
- Bremsscheibendicke [mm]:
- 28,00
- crossreference:
- VAICO V46-80003, A.B.S. 17998, MAXGEAR 19-2503, HELLA 8DD 355 113-741, TRW DF4259S, TRISCAN 8120 25144, MAPCO 15134, MAXGEAR 19-2503SPORT, ATE 24.0128-0182.1, FTE BS7092, DACO Germany 603020, SWAG 60 94 3948, FTE 9071140, FEBI BILSTEIN 43948, BLUE PRINT ADR164334, KAMOKA 103279
- Einbauposition:
- Vorderachse
- Gewicht [kg]:
- 9,9
- Höhe [mm]:
- 47
- Innendurchmesser [mm]:
- 140
- Lochkreis-Ø [mm]:
- 108
- Teilehersteller/Anbieter:
- HELLA
- Mindestdicke [mm]:
- 25,4
- Referenznummer(n) OEM:
- 8DD 355 113-741, 8DD355113-741
- Referenznummer(n) OE:
- 77 01 206 831, 7701206831, 82 00 019 581, 8200019581
- Produkttyp:
- Bremsscheibe
- Radbolzenbohrung-Ø [mm]:
- 13,6
| Hersteller | Modell | Typ | Leistung | Hubraum | Baujahr | HSN TSN | Einschränkungen |
|---|
